真空管アンプ用電源トランス

外形・取り付け寸法図については、オリジナルトランスカタログ（PDFファイル）を御覧下さい。
当社では、皆様のご要望に合わせた特注電源トランスも承っております。１個からの製作が可能です。

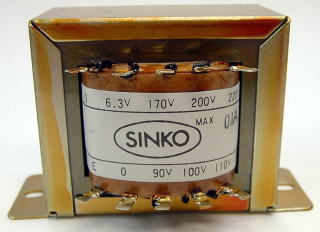

B6Z22WCD		￥2,200[見積り]
	1次側	0V-90V-100V-110V
	2次側	0V-6.3V-170V-200V-220V AC 100mA DC 63mA 静電シールド付き
	トランス形状	縦型バンド2点止め
用途	ラジオの電源、50BM8等のシングルアンプ
外寸(WxDxH)	85mm x 58mm x 53mm

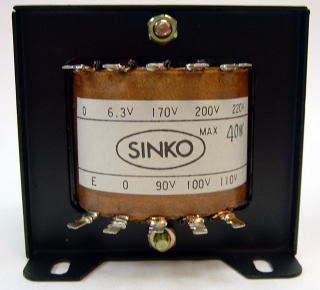

7Z40WCD		￥2,700[見積り]
	1次側	0V-90V-100V-110V
	2次側	0V-6.3V-170V-200V-220V AC 150mA DC 95mA 静電シールド付き
	トランス形状	縦型4点止め
用途	ラジオの電源、50BM8等のシングルアンプ
外寸[mm](WxDxH)	70mm x 74mm x 64mm

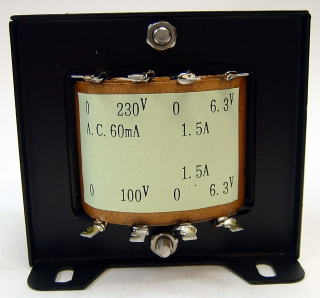

KmB60		￥3,300[見積り]
	1次側	0V-100V
	2次側	0V-230V AC 60mA DC 38mA 0V-6.3V AC 1.5A 0V-6.3V AC 1.5A
	トランス形状	縦型4点止め
用途	ラジオの電源、プリアンプの電源、6BM8等のシングルアンプ
外寸[mm](WxDxH)	70mm x 72mm x 64mm

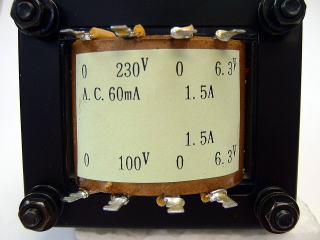

KmB60F		￥4,000[見積り]
	1次側	0V-100V
	2次側	0V-230V AC 60mA DC 38mA 0V-6.3V AC 1.5A 0V-6.3V AC 1.5A
	トランス形状	伏せ型片側カバー
用途	kmB60伏せ型電源トランス ラジオの電源、プリアンプの電源、6BM8等のシングルアンプ
外寸[mm](WxDxH)	71mm x 61mm x 70mm

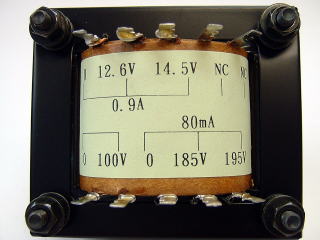

KmB90F		￥4,300[見積り]
	1次側	0V-100V
	2次側	0V-185V-195V AC 80mA DC 50mA 0V-6.3V-12.6V-14.5V AC 0.9A
	トランス形状	伏せ型片側カバー
用途	newPCL86シングルステレオに使用している電源トランスの伏せ型版 ヒーター電源に12.6Vを追加し、拡張性を広げております。 PCL86、5867等のシングルステレオ
外寸[mm](WxDxH)	71mm x 61mm x 72mm

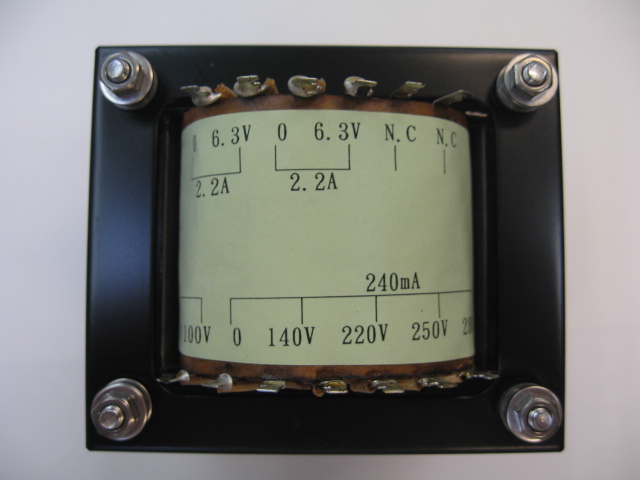

KmB100F2		￥7,400[見積り]
	1次側	0V-100V
	2次側	0V-140V-220V-250V-280V AC 240mA DC 150mA 0V-6.3V AC 2.2A 0V-6.3V AC 2.2A 「0V(140V)-140V(0V)-280V(140V)で両波整流可能 AC 240mA DC 240mA」
	トランス形状	伏せ型片側カバー
用途	ヒーター電源 6.3V系 6CA7、6L6系(6L6G/B/WGB/GC/5881/5932)6V6GT、6BX7GT、6GW8、6BM8、ECL805等のシングルステレオ 6GW8、6BM8、ECL805等のプッシュプルステレオ 140Vの両波整流時 6BM8、A2134等の180V系プッシュプルステレオ ヒーター電源 12.6V系 1626、12A6GT等のシングル、またはプッシュプルステレオ
外寸[mm](WxDxH)	90mm x 77mm x 100mm

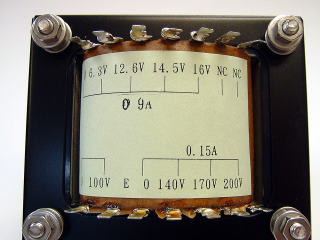

KmB150F		￥5,300[見積り]
	1次側	0V-100V
	2次側	0V-140V-170V-200V AC 150mA DC 95mA 0V-6.3V-12.6V-14.5V-16.0V AC 0.9A 静電シールド付き
	トランス形状	伏せ型片側カバー
用途	6GW8、6BM8、ECL805、PCL86、16A8等のシングルステレオ
外寸[mm](WxDxH)	82mm x 69mm x 84mm

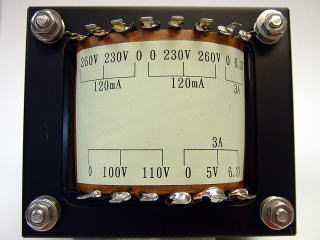

KmB240F		￥7,400[見積り]
	1次側	0V-100V
	2次側	0V-230V-260V AC 120mA DC 75mA 0V-230V-260V AC 120mA DC 75mA 0V-5.0V-6.3V AC 3.0A 0V-6.3V AC 3.0A
	トランス形状	伏せ型片側カバー
用途	6L6系(6L6G/B/WGB/GC/5881/5932)6V6GT等のシングルステレオ 片側の0-260Vをブリッジダイオード整流することで6CA7使用可能
外寸[mm](WxDxH)	90mm x 77mm x 102mm

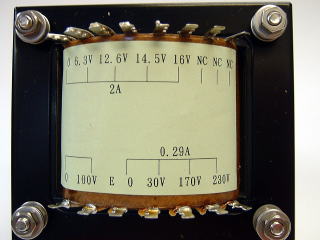

KmB250F2		￥7,700[見積り]
	1次側	0V-100V
	2次側	0V-30V-170V-230V AC 290mA DC 180mA 0V-6.3V-12.6V-14.5V-16.0V AC 2.0A 静電シールド付き
	トランス形状	伏せ型片側カバー
用途	6CA7、6L6系(6L6G/B/WGB/GC/5881/5932)、6V6GT、6BX7GT、6GW8、6BM8、ECL805、PCL86、16A8等のシングルステレオ 6GW8、6BM8、ECL805、PCL86、16A8等のプッシュプルステレオ
外寸[mm](WxDxH)	90mm x 77mm x 105mm

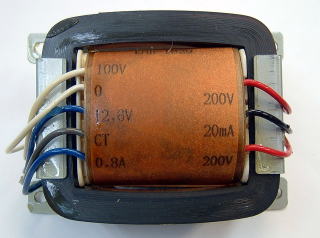

KmB1820		￥8,800[見積り]
	1次側	0V-100V
	2次側	200V-0V-200V AC 20mA DC 20mA 0V-6.3V-12.6V AC 0.8A
	トランス形状	OIコア使用 超薄型プリ用電源
用途	6111等のプリアンプ
外寸[mm](WxDxH)	57mm x 82mm x 33mm

H12-0429		￥4,950[見積り]
	1次側	0V-100V
	2次側	160V-0V-160V AC 65mA DC 65mA 0V-6.3V-12.6V AC 1.0A
	トランス形状	伏せ型片側カバー
用途	1626、6V6GT、6G6G、6AK5、6AK6等のシングルステレオ
外寸[mm](WxDxH)	71mm x 61mm x 73mm

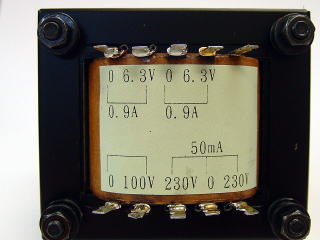

H9-0901		￥4,950[見積り]
	1次側	0V-100V
	2次側	230V-0V-230V AC 50mA DC 50mA 0V-6.3V AC 0.9A 0V-6.3V AC 0.9A
	トランス形状	伏せ型片側カバー
用途	1626等のシングルステレオ、プリアンプ等の電源に。
外寸[mm](WxDxH)	71mm x 61mm x 72mm

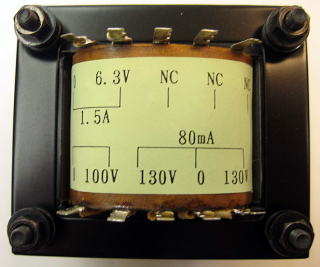

H17-04211		￥4,950[見積り]
	1次側	0V-100V
	2次側	130V-0V-130V AC 80mA DC 80mA 0V-6.3V AC 1.5A
	トランス形状	伏せ型片側カバー
用途	EL91等のシングルステレオの電源に。
外寸[mm](WxDxH)	71mm x 61mm x 71mm

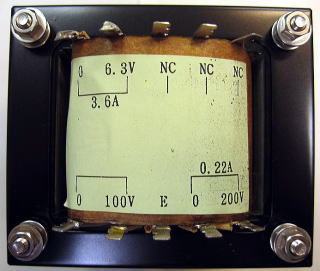

H15-1119		￥7,860[見積り]
	1次側	0V-100V
	2次側	0V-200V AC 220mA DC 138mA 0V-6.3V AC 3.6A 静電シールド付き
	トランス形状	伏せ型片側カバー
用途	ECL805プッシュプルステレオ、6C19Pシングルステレオ等の電源に。 ラジオ技術2006年5月号の6C19Pシングルステレオに使用。
外寸[mm](WxDxH)	90mm x 77mm x 87mm

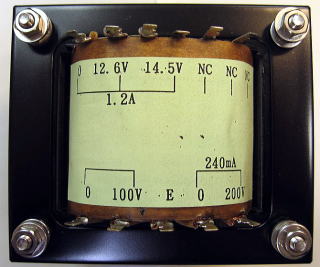

H15-1109		￥7,860[見積り]
	1次側	0V-100V
	2次側	0V-200V AC 240mA DC 151mA 0V-12.6V-14.5V AC 1.2A 静電シールド付き
	トランス形状	伏せ型片側カバー
用途	PCL86プッシュプルステレオ等の電源に。
外寸[mm](WxDxH)	90mm x 77mm x 86mm

8Y6310		￥2,940[見積り]
	1次側	0V-95V-100V-110V
	2次側	0V-6.3V AC 6A (MAX時 AC 10A)
	トランス形状	縦型4点止め
用途	ヒータートランス
外寸[mm](WxDxH)	80mm x 82mm x 64mm

B6X6320		￥1,575[見積り]
	1次側	0V-95V-100V-110V
	2次側	0V-6.3V AC 1.2A (MAX時 AC 2A) 0V-6.3V AC 1.2A (MAX時 AC 2A)
	トランス形状	縦型バンド2点止め
用途	ヒータートランス
外寸(WxDxH)	85mm x 58mm x 53mm

当社では、皆様のご要望に合わせた『特注電源トランス』を承っております。 １個からの製作が可能で、廉価にてご提供しております。

各商品の通信販売につきましては、メールもしくは、TEL/FAX:03-3257-0337（担当：地曳）にてお問合せください。
