真空管シングルアンプ用アウトプットトランス

当店オリジナルアウトプットトランスは小型ながら安定した周波数特性を持ったユニバーサルタイプです。
外形・取り付け寸法図・周波数特性・インピーダンスについては、各トランスのスペックシート（PDFファイル）を御覧下さい。

OUT-41-357	￥1,550 [見積り]
	出力		3W
	1次側インピーダンス		B/3kΩ/5kΩ/7kΩ
	2次側インピーダンス		0Ω-4Ω-8Ω
	1次重畳最大電流		20mA
	トランス形状		オリエントコア使用 縦型バンド2点止め
用途	1626,6G6G,PCL86(3結)等のシングル用
外寸 (WxDxH)	60mm x 35mm x 36mm
備考	スペックシート(PDF)

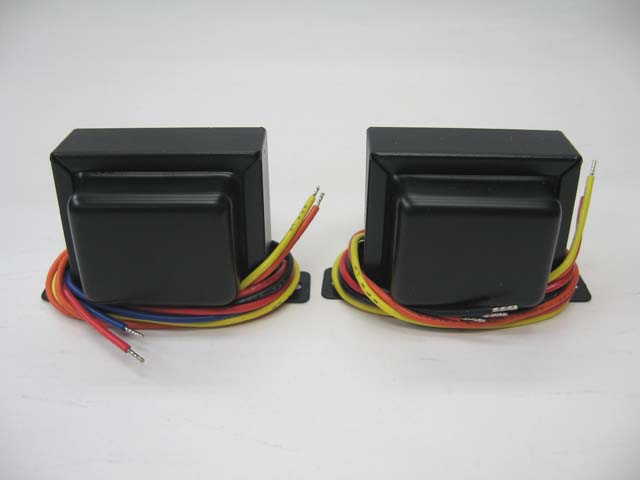

KA-7520 2個セット販売	￥4,900 [見積り]
	出力		3W
	1次側インピーダンス		B[赤]/5kΩ[黒]/7kΩ[青]
	2次側インピーダンス		0Ω[黄]-8Ω[橙]
	1次重畳最大電流		20mA
	トランス形状		オリエントコア使用 横型カバー付2点止め
用途	1626,6G6G,PCL86(3結)等のシングル用
外寸 (WxDxH)	60mm x 35mm x 36mm
備考	スペックシート(PDF)

KA-3250	￥3,200 [見積り]
	出力		5W
	1次側インピーダンス		B/2kΩ/3kΩ
	2次側インピーダンス		0Ω-4Ω-8Ω-16Ω
	1次重畳最大電流		70mA
	トランス形状		オリエントコア使用 縦型両カバー2点止め リードタイプ
接続	1次側		3kΩ : 赤色のリード線 2kΩ : 橙色のリード線 B : 灰色のリード線
	2次側		0Ω : 黒色のリード線 4Ω : 白色のリード線 8Ω : 青色のリード線 16Ω : 緑色のリード線
用途	KT-33C,6C19P等のシングル用
外寸 (WxDxH)	72mm x 51mm x 57mm
備考	スペックシート(PDF)

KA-5730	￥3,200 [見積り]
	出力		5W
	1次側インピーダンス		B/5kΩ/7kΩ
	2次側インピーダンス		0Ω-4Ω-8Ω-16Ω
	1次重畳最大電流		30mA
	トランス形状		オリエントコア使用 縦型両カバー2点止め リードタイプ
接続	1次側		7kΩ : 赤色のリード線 5kΩ : 橙色のリード線 B : 茶色のリード線
	2次側		0Ω : 黒色のリード線 4Ω : 白色のリード線 8Ω : 青色のリード線 16Ω : 緑色のリード線
用途	PCL86等のシングル用
外寸 (WxDxH)	72mm x 51mm x 57mm
備考	スペックシート(PDF)

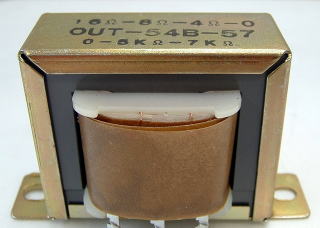

OUT-54B-57	￥2,600 [見積り]
	出力		5W
	1次側インピーダンス		B/5kΩ/7kΩ
	2次側インピーダンス		0Ω-4Ω-8Ω-16Ω
	1次重畳最大電流		60mA
	トランス形状		オリエントコア使用 縦型バンド2点止め
用途	6V6GT,1626のシングル用
外寸 (WxDxH)	77mm x 44mm x 49mm
備考	スペックシート(PDF)

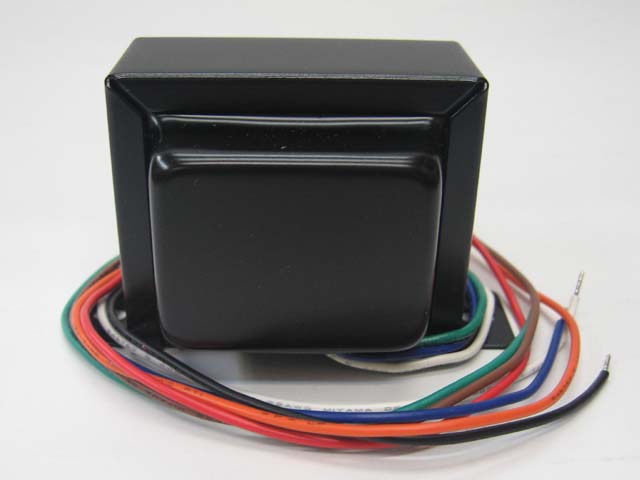

KA-54B57	￥3,200 [見積り]
	出力		5W
	1次側インピーダンス		B[茶]/5kΩ[橙]/7kΩ[赤]
	2次側インピーダンス		0Ω[黒]-4Ω[白]-8Ω[青]-16Ω[緑]
	1次重畳最大電流		60mA
	トランス形状		オリエントコア使用 横型カバー付2点止め
用途	6V6GT,1626のシングル用
外寸 (WxDxH)	77mm x 44mm x 49mm
備考	スペックシート(PDF)

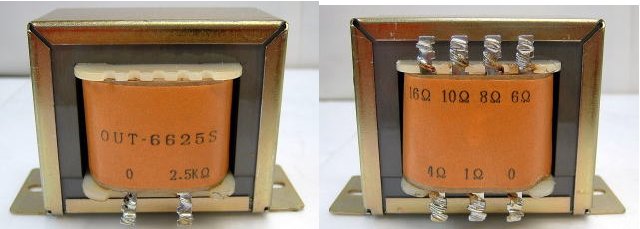

OUT-6625S	￥5,200 [見積り]
	出力		10W
	1次側インピーダンス		B/2.5kΩ
	2次側インピーダンス		0Ω-1Ω-4Ω-6Ω-8Ω-10Ω-16Ω
	1次重畳最大電流		80mA
	トランス形状		オリエントコア使用 縦型バンド2点止め
用途	2A3等のシングル用
外寸 (WxDxH)	92mm x 60mm x 60mm
備考	スペックシート(PDF)

KA-6625S	￥6,650 [見積り]
	出力		10W
	1次側インピーダンス		2.5KΩ : 橙色のリード線 　B : 黄色のリード線
	2次側インピーダンス		0Ω : 黒色のリード線 1Ω : 茶色のリード線 4Ω : 赤色のリード線 6Ω : 橙色のリード線 8Ω : 黄色のリード線 10Ω : 緑色のリード線 16Ω : 青色のリード線
	1次重畳最大電流		80mA
	トランス形状		オリエントコア使用 縦型両カバー2点止め リードタイプ
用途	2A3等のシングル用
外寸 (WxDxH)	92mm x 72mm x 60mm
備考	スペックシート(PDF)

真空管プッシュ・プルアンプ用アウトプットトランス

当店オリジナルアウトプットトランスは小型ながら安定した周波数特性を持ったユニバーサルタイプです。
外形・取り付け寸法図・周波数特性・インピーダンスについては、各トランスのPDFファイルを御覧下さい。

KA-8-54P	￥3,200 [見積り]
	出力		10W
	1次側インピーダンス		8kΩ
	2次側インピーダンス		0Ω-4Ω-8Ω-16Ω
	1次重畳最大電流		80mA
	トランス形状		オリエントコア使用 縦型両カバー2点止め リードタイプ
接続	1次側		1P : 灰色のリード線 2P : 赤色のリード線 B : 黒色のリード線
	2次側		0Ω : 白色のリード線 4Ω : 黄色のリード線 8Ω : 青色のリード線 16Ω : 緑色のリード線
用途	PCL86等のプッシュプル用
外寸 (WxDxH)	72mm x 51mm x 57mm
備考	スペックシート(PDF)

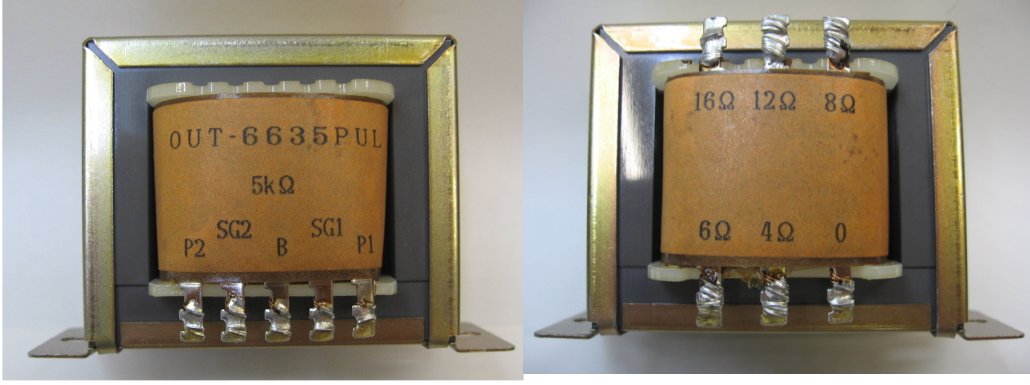

OUT-6635PUL	￥5,200 [見積り]
	出力		25W
	1次側インピーダンス(端子名)		5kΩ
	2次側インピーダンス		0Ω-4Ω-6Ω-8Ω-12Ω-16Ω
	片側プレート最大電流		120mA
	トランス形状		オリエントコア使用 縦型バンド2点止め
用途	旧6635PにUL端子を追加しました。
外寸 (WxDxH)	92mm x 60mm x 60mm
備考	スペックシート(PDF) SGタップ付き

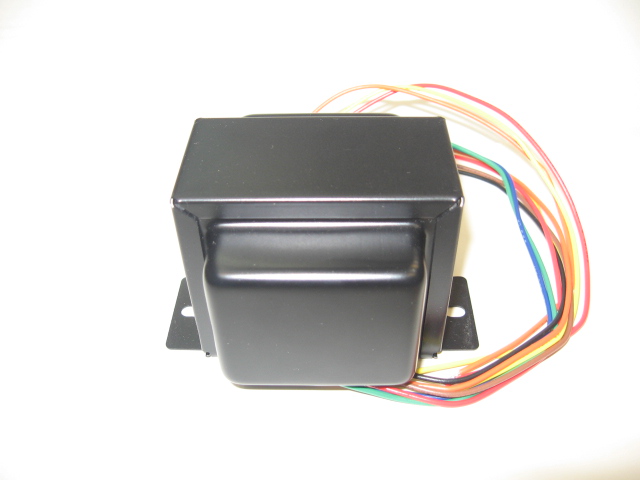

KA-5-66P	￥6,650 [見積り]
	出力		25W
	1次側インピーダンス		5kΩ
	2次側インピーダンス		0Ω-4Ω-5Ω-6Ω-8Ω-12Ω-16Ω
	1次重畳最大電流		120mA
	トランス形状		オリエントコア使用 縦型両カバー2点止め リードタイプ
接続	1次側		1P : 赤色のリード線 2P : 橙色のリード線 B : 黄色のリード線
	2次側		0Ω : 黒色のリード線 4Ω : 茶色のリード線 5Ω : 赤色のリード線 6Ω : 橙色のリード線 8Ω : 黄色のリード線 12Ω : 緑色のリード線 16Ω : 青色のリード線
用途	OUT-6635Pの縦型両カバー2点止め リードタイプ
外寸 (WxDxH)	92mm x 72mm x 60mm
備考	スペックシート(PDF)

真空管アンプ用シングル・プッシュプル・兼用アウトプットトランス

当店オリジナルアウトプットトランスは小型ながら安定した周波数特性を持ったユニバーサルタイプです。
外形・取り付け寸法図・周波数特性・インピーダンスについては、各トランスのスペックシート(PDFファイル)を御覧下さい。

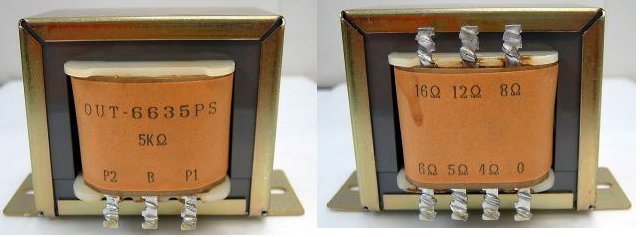

OUT-6635PS	￥4,980 SOLDOUT
	プッシュプル 使用時	出力		25W
		1次側インピーダンス		5kΩ
		2次側インピーダンス		0Ω-4Ω-5Ω-6Ω-8Ω-12Ω-16Ω
		片側プレート最大電流		120mA
	シングル 使用時	出力		5W
		1次側インピーダンス		B/1.25kΩ/5kΩ
		2次側インピーダンス		0Ω-4Ω-5Ω-6Ω-8Ω-12Ω-16Ω
		1次重畳最大電流		40mA
トランス形状	オリエントコア使用 縦型バンド2点止め
用途
外寸 (WxDxH)	92mm x 60mm x 60mm
備考	スペックシート(PDF) このトランスは完売いたしました。

当社では、皆様のご要望に合わせた『特注電源トランス』を承っております。 １個からの製作が可能で、廉価にてご提供しております。

各商品の通信販売につきましては、メールもしくは、TEL/FAX:03-3257-0337（担当：地曳）にてお問合せください。
