真空管アンプ用チョークトランス

外形・取り付け寸法図については、オリジナルトランスカタログ（PDFファイル）を御覧下さい。

4B01A		￥1,260 [見積り]
	定格	2H
	許容電流	100mA
	直流抵抗	97Ω
	トランス形状	縦型バンド2点止め オリエント・コア使用
用途
外寸[mm](WxDxH)	60mm x 35mm x 36mm

4B02A		SOLDOUT
	定格	0.45H
	許容電流	200mA
	直流抵抗	17Ω
	トランス形状	縦型バンド2点止め オリエント・コア使用
用途
外寸[mm](WxDxH)	60mm x 35mm x 36mm

4B03A		SOLDOUT
	定格	0.15H
	許容電流	300mA
	直流抵抗	7.2Ω
	トランス形状	縦型バンド2点止め オリエント・コア使用
用途	受注生産
外寸[mm](WxDxH)	60mm x 35mm x 36mm

4B015A		SOLDOUT
	定格	0.7H
	許容電流	150mA
	直流抵抗	24Ω
	トランス形状	縦型バンド2点止め オリエント・コア使用
用途
外寸[mm](WxDxH)	60mm x 35mm x 36mm

4B-50MA		￥1,260 [見積り]
	定格	5H
	許容電流	50mA
	直流抵抗	150Ω
	トランス形状	縦型バンド2点止め オリエント・コア使用
用途
外寸[mm](WxDxH)	60mm x 35mm x 36mm

4B-20MA		￥1,260 [見積り]
	定格	30H
	許容電流	20mA
	直流抵抗	965Ω
	トランス形状	縦型バンド2点止め オリエント・コア使用
用途
外寸[mm](WxDxH)	60mm x 35mm x 36mm

2H50MW		￥1,300 [見積り]
		上段	下段
	定格	2H	2H
	許容電流	50mA	50mA
	直流抵抗	134Ω	170Ω
	トランス形状	縦型バンド2点止め オリエント・コア使用
	並列接続時	2H 100mA
	直列接続時	8H 50mA
接続例
用途
外寸[mm](WxDxH)	60mm x 35mm x 36mm

54B 150MA		￥1,470 [見積り]
	定格	3H
	許容電流	150mA
	直流抵抗	54Ω
	トランス形状	縦型バンド2点止め
用途	アウトプットトランスのOUT-54B-57と同サイズ
外寸[mm](WxDxH)	77mm x 44mm x 49mm

54B 80MA		￥1,800 [見積り]
	定格	5.4H
	許容電流	80mA
	直流抵抗	120Ω
	トランス形状	縦型バンド2点止め
用途	受注生産 アウトプットトランスのOUT-54B-57と同サイズ
外寸[mm](WxDxH)	77mm x 44mm x 49mm

54B 200MA		￥1,800 [見積り]
	定格	1.5H
	許容電流	200mA
	直流抵抗	27Ω
	トランス形状	縦型バンド2点止め
用途	受注生産 アウトプットトランスのOUT-54B-57と同サイズ
外寸[mm](WxDxH)	77mm x 44mm x 49mm

6B01A		￥2,000 [見積り]
	定格	5H
	許容電流	100mA
	直流抵抗	96Ω
	トランス形状	縦型バンド2点止め
用途	受注生産
外寸[mm](WxDxH)	85mm x 48mm x 53mm

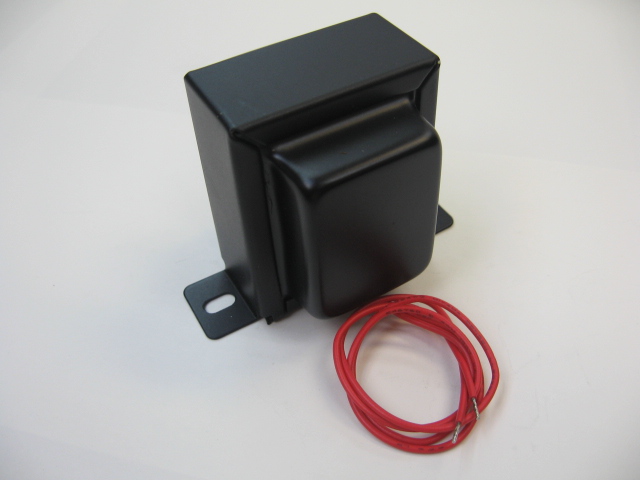

KAC-5120		￥2,200 [見積り]
	定格	5H
	許容電流	120mA
	直流抵抗	147Ω
	トランス形状	縦型両カバーバンド2点止め オリエント・コア使用
用途
外寸[mm](WxDxH)	72mm x 51mm x 57mm

5H250MA		￥4,500 [見積り]
	定格	5H
	許容電流	250mA
	直流抵抗	50Ω
	トランス形状	縦型両カバー4点止め リード線タイプ
用途
外寸[mm](WxDxH)	68mm x 80mm x 83mm

当社では、皆様のご要望に合わせた『特注電源トランス』を承っております。 １個からの製作が可能で、廉価にてご提供しております。

各商品の通信販売につきましては、メールもしくは、TEL/FAX:03-3257-0337（担当：地曳）にてお問合せください。
