オリジナル・パーツセット 販売終了製品
シンプルな回路で低難易度、低ノイズ、低価格の単段アンプ。
高音質を目指しようやく完成致しました。
19AQ5単管ステレオヘッドフォンアンプ・パーツセット￥12,000 (税込)
 |
 |
| 正面 電源ONで中央の真空管とLEDが発光します。 | 後方 電源トランスとヒューズボックス、電源コード。 |
 |
|

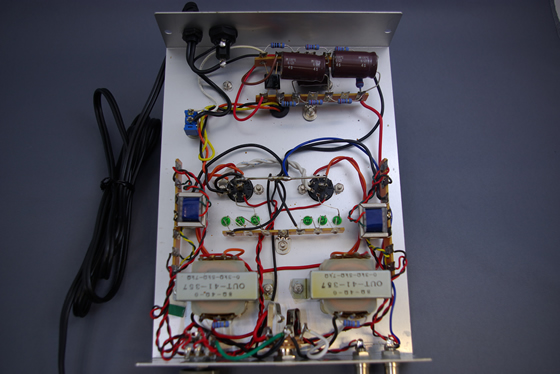

| 入力トランス、出力トランスはボディーに内臓。(写真は試作品です。パーツセットとは一部異なります) | |
本パーツセットの特徴
- 入門用にシンプル・高音質・低価格を追求した単段増幅回路
- 真空管には19AQ5を採用
- オレンジと緑に美しく光る真空管＋LED
- 高性能の小型トランスを採用
- 更に楽しめるマニュアル付属の改造ノート
初めて真空管アンプを作られる方に真空管の面白さを楽しんで頂ける様、
・『回路の単純化』
・『部品点数の最小化』
・『入門用として相応しい価格』を追求しました。
また、ヘッドホンを通した状態で音を楽しんで頂く為に、『低ノイズ＋高音質』にも配慮致しました。
心臓部である真空管には定評ある7pinミニチュア管6AQ5のヒータ違い、19AQ5を採用。
同一回路で、類似特性のWE408Aや6028に差し替え、真空管による音の違いもお楽しみ頂けます。
ボディー中央に配置した真空管とLEDが電源投入と共にゆっくりと発光。
ヒーターの加熱で動作する真空管と発光素子のLED。外観上もお楽しみ頂けます。
電源、入力、出力それぞれに小型ながら十分なパフォーマンスのトランスを選定。
出力トランスは小型アンプで豊富な実績のある『OUT-41-357』を使用し、
コンパクトな高密度実装ながら残留ノイズを極小レベルに追い込みました。
マニュアル添付の改造ノート(第一版)には、参考としてアップグレードの為の各種情報を掲載。
アンプ完成後も、お客様ご自身で改造する事でより楽しみが広がります。
※パーツセットご購入後、ご希望のお客様には500円にて印刷済みの
改造ノート集(第二版～最終版)を販売致します。
スペック
| 真空管 | 19AQ5 |
|---|---|
| 電源トランス | 専用品 |
| 入力トランス | SD-22 |
| 出力トランス | OUT-41-357 |
| ケース |
タカチYM-200 (W 150mm × D 200mm × H 40mm × T 1mm アルミ製） |
| 組み立てマニュアル | 回路図・実体配線図・解説・シャーシ加工用実寸図・改造ノート付き |
| パーツセット内容 |
・組み立てマニュアル ・アルミシャーシ ・電源トランス×1、入力トランス×2、アウトプットトランス×2 ・真空管×2 ・電源スイッチ ・LED×7(予備パーツ込） ・ボリューム、ボリュームノブ ・ヒューズボックス、ヒューズ ・RCA端子×2 ・他（真空管ソケット、電源ケーブル、ケーブルストッパー、ヘッドホンジャック、抵抗、コンデンサ、ブリッジダイオード、ラグ板、配線用線材、ネジ、ナット、ワッシャ、ゴムリング、シャーシ用ゴム脚） |
| 難易度 | 低 |
改造例
| プリアンプ |
以下のパーツを追加することで プリアンプに改造することも可能。 ・入力端子 1組(赤、白) ・コンデンサ 400V 1～4μF 2個 ・配線材 |
|---|---|
| ヒーター6.3V真空管対応 |
トランスには12.6Vのタップもでておりますので、同規格の6.3V管への交換も可能。 ※ヒーター容量にご注意ください、6.3V300mA以下の球に限ります |
※改造は当社では責任を負いかねます、自己責任となりますのでご了承下さい。
その他
| 組み立てに必要な工具 | はんだゴテ(50W相当以上)、はんだ、カッター、ラジオペンチ、ニッパー、プラスドライバー、6角レンチ、テスター |
|---|---|
| ケースの穴あけ加工 |
シャーシは未加工です。 シャーシ加工は￥2,100.税込で別途承ります。 |
サポート |
キットの組み立てに関する質問は、サポートメールsupportkit@e-kasuga.net にて承っております。 また、組み立て後、どうしても直せない場合には、調査・修理も承ります。 有償となりますのでご相談下さい。 |
主要パーツセットとは電源トランス、チョークトランス、アウトプットトランスと真空管のセットです。
主要パーツセットをお買い上げの方には 回路図をお付けしております。
ラジオ技術2007年2月号で紹介されたEL91シングル・スーパーKNFBアンプVⅡの主要パーツセットとして販売することになりました。
※回路図付。シャーシは含まれません。尚、この商品は 部品入手の関係から限定販売と させて頂きます。
回路図のみの添付になります。ラジオ技術誌2007年2月号を参照ください。
またラジオ技術誌に掲載されたアンプと同様に作成するには、難易度が高いのでその点もご理解の上ご注文下さる様御願い致します。
2月4日より 予約受付を開始します。予約はメールまたはFAXでお願いします。。
販売価格は ￥18,500円 送料は別途。
部品構成は
①電源トランス№H18-11133 ×1 (130v-2.5v-0-130v 80MA)
②チョークコイル 4B20MA ×2
③チョークコイル 2H50MA ×1
④OUT41-357S ×2
⑤コンデンサ・抵抗セット
250v0.22μF ×2
350v100μF ×3
350v33μF ×2
16v330μF FG ×2
10kΩ1W×1
910kΩ ×4
100kΩ ×2
2,2kΩ×6
200Ω1w ×2
30DL6(ダイオード)×2
1μ+1kΩ(ノイズキラー)×1
⑥EL91(CV4063) ×2
⑦EAC91(CV4059)×2
⑧7ピンMTソケット ×4
⑨オトナシート(防振シート) ×1
長年のご愛顧、誠にありがとうございました。

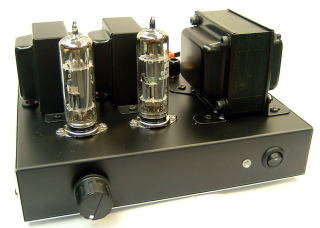

| new PCL86シングルステレオ |
￥19,800 (税込み) |
|---|---|
 |
 |
 |
|

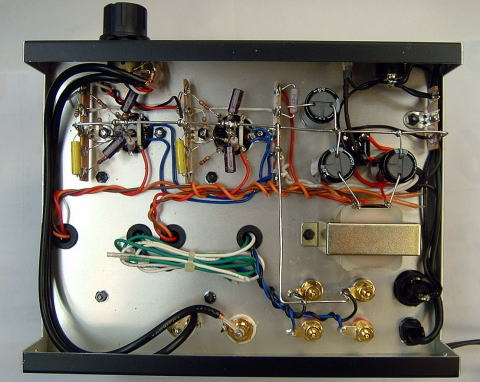

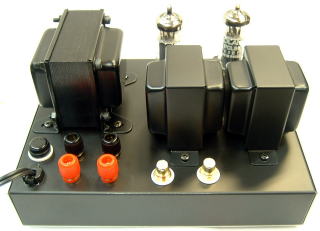

高性能を併せ持つ「進化した後継機」としてこの程生まれ変わりました。 PCL86シングルステレオはアウトプットトランスOUT-41-357(価格￥1,050. 税込)をケース内に収めておりましたが NEWPCL86シングルステレオは新規アウトプットトランスKA-5730(価格￥3,000. 税込)の開発もあり ケース上に配置することができました。 また、それに伴いシャーシ上の部品配置も変更になっております。 【 回路説明補足 】 前回のPCL86シングルステレオに使用していますアウトプットトランスOUT-41-357は本回路では高域が出過ぎるため、K・NFBという回路を用いて高域を押さえています。このため アウトプットトランスの2次側を反転することで位相を合わせております。これにより トランスの配線は 0Ω端子をスピーカーの+へ、また 8Ω端子をスピーカーの-に接続しています。 NEWPCL86シングルステレオのアウトプットトランスKA-5730は高性能のため 低域補正をすることもなく 正相になっております。 トランスの配線は 8Ω端子をスピーカーの+へ、また 0Ω端子をスピーカーの-に接続します。 シングルステレオアンプの特性表(PDFファイル) シャーシ加工は ￥2,700.税込で 承っております。(ご相談ください。) <お客様が以下のパーツを用意することで発展可能。> 1.以下のパーツを追加することで 入力を2系統に増やすことも可能。 ・入力端子 1組(赤、白) ・6Pスィッチ 1個 ・配線材 なお、2入力対応時のパーツに関しては 当社で取り扱いは行っておりません。 2.VICS社のUSBアナログ変換基板を取り付けることが可能。 これによりパソコンのMP3出力を 真空管アンプで聞くことができます。 USBアナログ変換基板につては 当社で取り扱いは行っておりませんので ご注文は VICS社の方へ お願致します。 なお、USBアナログ変換基板の詳細については 『ipodで楽しむ 組み立て真空管アンプ』(SOFTBANK出版) 2004/12出版 を参照のこと。 |
|

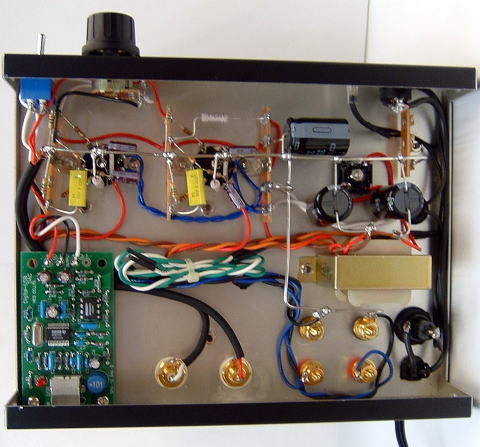

| USBアナログ変換基板装着例 | |
 |
|
当社では、皆様のご要望に合わせた『オリジナル特注電源トランス』を承っております。 １個からの製作が可能で、廉価にてご提供しております。
各商品の通信販売につきましては、メールもしくは、TEL/FAX:03-3257-0337（担当：地曳）にてお問合せください。
