ベストセラーPCL86アンプの当初の価格レベルを実現した入門用パーツセット。
回路・真空管・トランス・ケースの選定・調整を重ね『入門用アンプ』の名に恥じない価格と音質を追求。
弊社歴代アンプの中でもトップクラスの価格性能比を持つパーツセットです。お気軽に楽しみ下さい。

KA-09SH[6AU8Aシングルステレオパーツセット]￥16,800 (税込) 店頭試聴可能
シャーシ加工済み価格(+￥2,700)　合計￥19,500[見積り]
シャーシ未加工価格￥16,800 (税込) [見積り]

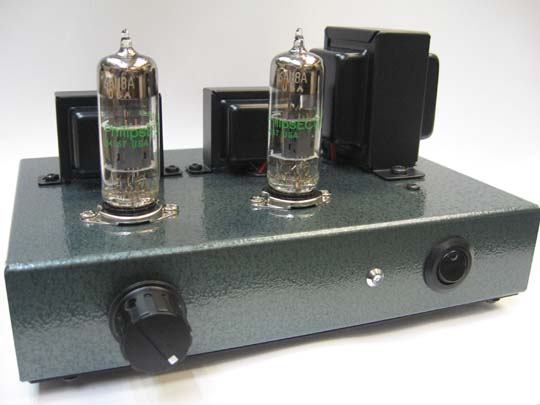

正面　PCL86アンプを彷彿とさせる黒シャーシ	後方　低価格ながら上位モデルと同じ端子を装備

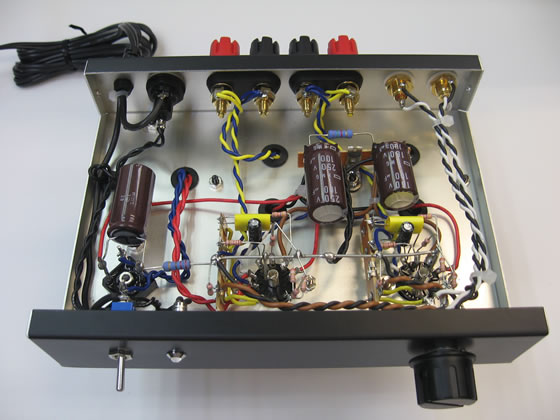

内部　設置場所を選ばないコンパクトなシャーシにシンプルな部品構成。作り易さと使い易さを考慮しました。
※写真は試作時の物です。実際のキットとは若干異なります。
ECL82シングルアンプキットのシャーシと同じ鉄板1.2mmの特注数量限定シャーシをご用意いたしました。
特注数量限定シャーシ価格￥23,800 (税込) 4月23日より販売開始。[見積り]

　低価格と高性能で好評を頂いたPCL86アンプの発売から早いもので5年半が経過しました。 この間、材料費の高騰やお客様からの音質面でのリクエスト等、気がつけば弊社アンプのラインナップも年々価格が上昇して参りました。
　このような状況の中、『本当に入門用としてお勧めできるアンプ』を考え、初心に戻るつもりで取り組みました。 前作のPCL86アンプと同様に試作を重ね、上位グレードのアンプと同じ端子類を装備し、 小型ながら、高感度のスピーカーであればしっかりと駆動するパワー(0.9W)も確保。 前作以上に価格と性能両面を追求したパーツセットです。

6AU8Aシングルステレオパーツセットの特徴

• ベストセラーPCL86のコンセプトを継承。価格性能比を追求した後継機

PCL86アンプで追求した『安価ながら十分な性能を持ったアンプの実現』をテーマに開発したパーツセットです。
弊社の高性能小型トランス、廉価で市場在庫の豊富な真空管、そして穴あき未加工シャーシを組み合わる事で、これまで以上の価格性能比を実現しました。




• 真空管には安価で入手が容易な映像用増幅管6AU8Aを採用

複合管として過去に大量生産され、現在でも安価に流通している6AU8Aを採用。
安価ながら比較的安定した性能を持ち、ピン配置互換の真空管も含めると現在でも相当数の市場在庫がある銘柄の一つです。同一種類の真空管を入手すれば、メーカー違いによる音質変化もお楽しみいただけます。

※6AU8Aのピン配列互換の真空管は多数ありますが、本パーツセットと同一条件・同一回路では正常に動作しないケースがありますのでご注意ください。




• 電源・出力トランスは弊社製品を更にチューニングした専用品

真空管の性能を引き出す為、トランスは弊社ラインナップの中から吟味の上、更にチューニングを施しました。
出力トランスは好評を博した初代PCL86シングルアンプと同系列のトランスを再設計した専用品としました。




• シンプルな部品構成・必要最低限の工数で完成

穴あけ作業、配線、ハンダ付けといった作業がより簡単になる様、部品構成を吟味。
ハンダ付けの経験のある方なら、１～３日程度の組み立て時間で完成するよう配慮しました。

※工作時間は組み立てる方やお使いの工具により差があります。より長時間となる場合もございます。




• 実体配線図付き組み立てカラーマニュアル

初心者の方に楽しんで頂く為、全頁イラストによる実体配線図付きマニュアルを添付。
回路図の細部がわからなくても完成するよう、見やすく、見間違えの少ない弊社初のカラー版といたしました。
また、シャーシに貼り付けて穴あけを行うための実寸図面も添付しております。
この6AU8Aシングルアンプパーツセットはオール手配線ながらわかりやすいマニュアルによって大変作りやすくなっています。

スペック

出力W数	1KHz 0.9W
D.F	4.5(1KHz)
周波数特性	125mW 時25Hz～60kHz(8Ω)
ノイズレベル	1mV以下
真空管	6AU8A × 2
シャーシ	アルミ製　穴あけ未加工　180mm(W)×125mm(D)×40mm(H)
電源トランス	KmB-1670（専用品 縦型でシャーシの穴あけ加工が容易です）
出力トランス	KA-1215(専用品)×２
組み立てマニュアル	カラー、回路図・実体配線図・シャーシ穴実寸図・解説付き
キット内容	・組み立てマニュアル（カラー） ・アルミシャーシ（穴あけ未加工） ・電源トランス×1、アウトプットトランス×2 ・真空管×2 ・電源スイッチ ・ネオンランプ ・ボリューム、ボリュームノブ ・ヒューズボックス、ヒューズ ・RCA端子×2 ・スピーカー端子×2セット(+、-の2端子で1セットとなります） ・他（真空管ソケット、電源ケーブル、ケーブルストッパー、抵抗、コンデンサ、ダイオード、ラグ板、配線用線材、絶縁チューブ、ネジ、ナット、ワッシャ、ゴムリング、シャーシ用ゴム脚）
難易度	低（要穴あけ加工）

その他

組み立てに必要な工具	ドリル、ドリル刃、リーマーorホールソー(直径3.5/4.0/5.5/6.0/7.0/8.0/10/13/19mmの穴あけができる工具) はんだゴテ(50W相当以上)、はんだ、カッター、ラジオペンチ、ニッパー、プラスドライバー、6角レンチ、定規、テスター
スピーカーについて	小出力の真空管アンプですので、スピーカーの相性により音量・音質が大きく異なる場合がございます。 高インピーダンス(6Ω以上、8Ωを推奨)、高感度(86dB以上、90dB以上を推奨)の小型スピーカーを推奨いたします。 店頭では小型高感度のバスレフBa-404、大型フロントロードスピーカーYL、やや低感度のTANNOYを使った視聴が可能です。
大音量再生について	小出力の真空管を使用している為、極端な大音量の再生はできません。 また、入力信号が大きすぎる場合、音が歪む場合があります。音が歪まないレベルの音量でお楽しみください。
サポート	キットの組み立てに関する質問は、サポートメールsupportkit@e-kasuga.net にて承っております。 また、組み立て後、どうしても直せない場合には、調査・修理も承っております。 (有償となります。ご相談下さい。）

関連情報

雑誌	ラジオ技術2007年12月号に回路図、製作記事が掲載されています。

※店頭にてALTEC,TANNOY,YLを使った試聴が可能です。スタッフにお声をおかけ下さい。
