よりシンプルに、より簡単に、初心者の方も楽しめる真空管シングルアンプキットです。
ご好評頂いたnewPCL86アンプの後継として、回路・部品構成・マニュアル、全てを一新。
新設計の低電圧動作、グレードアップしたパーツ群。音質面でも一層のレベルアップを目指しました。

KA-08SE [PCL82/ECL82シングルアンプキット]￥27,100 (税込)～　店頭試聴可能

種類	内容	店頭価格	通販価格
真空管無しセット	6BM8用：電源トランスヒーター6.3V版 16A8用：電源トランスヒーター16V版	27,100円	27,300円 [6BM8用見積り] [16A8用見積り]
PCL82(16A8)セット	ロシア製16A8×2、EI製16A8×2の2種類の真空管付	29,800円	30,000円 [見積り]
ECL82(6BM8)セット	6BM8×2とのセット	29,800円	30,000円 [見積り]

正面　焼付け塗装済み鉄シャーシ（モスグリーン）	後方　グレードアップした端子類

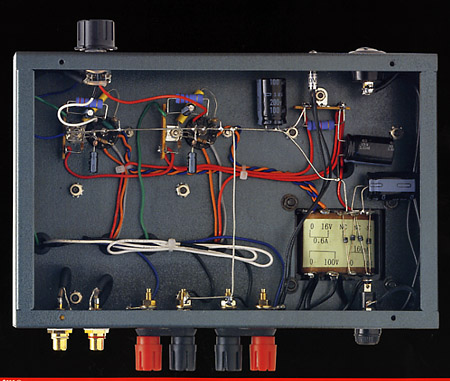

内部　工作のし易い幅広シャーシとシンプルな配線
※写真は試作時の物です。実際のキットとは若干異なります。

　アンプ用として現在も広く人気のあるECL82(6BM8)を使ったシングルアンプキットです。 実体配線図付き組み立てマニュアルとシンプルな部品構成で、初心者の方でも簡単な工作で組みあがる様配慮いたしました。
　また、低電圧、大電流動作を志向した新回路に合わせトランスを刷新。最大出力は2W+2Wとパワーアップしました。 更に、穴あけ・焼付け塗装済み鉄シャーシ(1.2mm厚)や、スイッチ・端子類も前モデルからアップグレードし、 既に前モデルをお持ちの方もお楽しみ頂ける様、音質面でも向上を目指しております。

KA-08SE [PCL82/ECL82シングルアンプキット] の特徴

• モスグリーンの焼付け塗装、穴あけ済み鉄シャーシ

ご要望の多かった穴あけ加工済み・塗装済みシャーシを採用しました。
完成後も長くご愛用頂けるよう、艶のあるモスグリーンで焼付け塗装を施しております。




• 工作のし易いワイドサイズ＋シンプルな部品構成

比較的大きなハンダごてでも容易に工作できる様、シャーシサイズは230mm(W)×150mm(D)×40mm(H）とワイド化。 更に配線やハンダ付け作業がより簡単になる様部品構成を吟味しました。前モデルより短い作業時間で完成します。




• 真空管には人気の高いECL82系を採用

テレビ用真空管として生産され、現在でもアンプ用として作例の多いECL82系(6BM8)を採用しました。
低電圧・大電流動作を志向した回路と併せ、より鮮明で奥行き感のある音になりました。




• パワーアップしたトランス

電源・出力・チョークトランスは、前モデルから更にパワーアップ。アンプの最大出力は2W+2Wに向上しました。




• 実体配線図付き組み立てマニュアル

全頁イラストによる回路図・実体配線図付きのマニュアルをご参照いただくことで、回路図の判らない方も組み立てが可能です。

スペック

出力W数	2.0W以上+2.0W以上
NFB	7.7dB
周波数特性	-3dB時15Hz～150kHz(8Ω 1V)
歪率	0.15%(0.1W)
ダンピング・ファクタ	2.55
真空管	・真空管無し ・ECL82(6BM8)×2 ・ロシア製PCL82(16A8)×2 + EI製PCL82(16A8)×2 の3パターンから選択
シャーシ	鉄製、焼付け塗装済み、穴あけ加工済み　230mm(W)×150mm(D)×40mm(H）、1.2mm(T)
電源トランス	専用品（真空管なしセットの場合、ヒーター6.3V版と16V版のどちらかを選べます。
出力トランス	KA-3250×2
チョークトランス	KAC-5120
組み立てマニュアル	回路図・実体配線図・解説付き
キット内容	・組み立てマニュアル ・鉄製シャーシ ・電源トランス×1、チョークトランス×1、アウトプットトランス×2 ・真空管×2 ・電源スイッチ ・ネオンランプ ・ボリューム、ボリュームノブ ・ヒューズボックス、ヒューズ ・RCA端子×2 ・スピーカー端子×2セット(+、-の2端子で1セットとなります） ・他（真空管ソケット、電源ケーブル、ケーブルストッパー、抵抗、コンデンサ、ダイオード、ラグ板、配線用線材、絶縁チューブ、ネジ、ナット、ワッシャ、ゴムリング、シャーシ用ゴム脚）
難易度	低

その他

組み立てに必要な工具	はんだゴテ(50W相当以上)、はんだ、カッター、ラジオペンチ、ニッパー、プラスドライバー、6角レンチ、定規、テスター
スピーカーについて	小出力の真空管アンプですので、スピーカーの相性により音量・音質が大きく異なる場合がございます。 高インピーダンス(6Ω以上、8Ωを推奨)、 高感度(84dB以上、90dB以上を推奨) の小型スピーカーを推奨いたします。
サポート	キットの組み立てに関する質問は、サポートメールsupportkit@e-kasuga.net にて承っております。 また、組み立て後、どうしても直せない場合には、調査・修理も承っております。 (有償となります。ご相談下さい。）

関連情報

雑誌	ラジオ技術2007年8月号に内部写真が掲載されています。
雑誌	ラジオ技術2007年9月号に回路図、レビュー(PCL82)が掲載されています。

※店頭にてALTEC,TANNOY,YLを使った試聴が可能です。スタッフにお声をおかけ下さい。
