発売当初から異例のハイペース出荷が続き、ベストセラーとなった19AQ5ヘッドフォンアンプから１年余り。
大変多くのお客様から頂いた沢山のリクエストに対し、長島勝氏と共に長期に渡り取り組んできました。
先代をお持ちのお客様、これから真空管アンプを作成される方、ヘッドフォンアンプ製品の購入を検討されている方、 ヘッドフォンを楽しむ全ての方にお勧めできるアンプを目指し製作しました。これが当店の答えです。

新世代フラッグシップモデル　常時試聴可能。2月18日から通販開始です。
KA-10SH [6DJ8ヘッドフォンアンプキット]￥29,800 (税込) [見積り]

※人気モデルに付き、ご注文の順番によっては出荷をお待ち頂く場合がございます。お早めにご注文下さい。

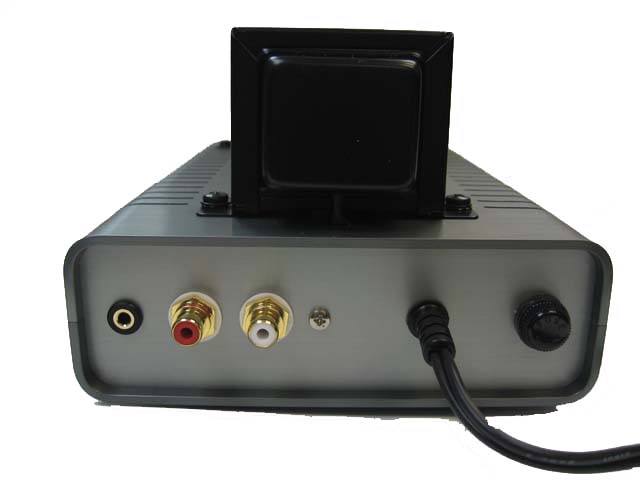

ヘッドフォンジャックは２系統。16Ω～1KΩに対応	ライン入力は、RCAピンと3.5Φステレオミニジャック

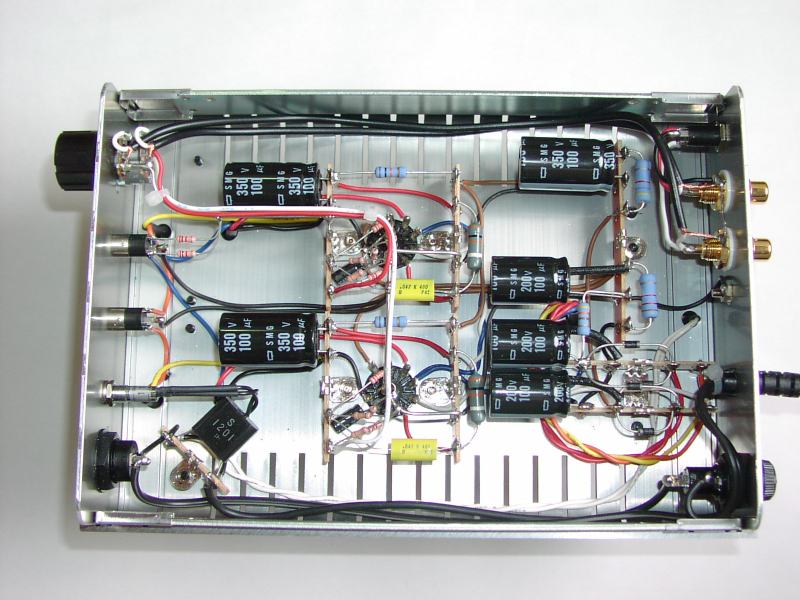

内部　強靭な専用シャーシと、音質重視の部品配置。既製品と比べても劣らない安定した性能を発揮します。

長島勝氏がラジオ技術誌上で取り組んできた解像度向上の為の回路技術『KNF』『スーパーKNF』の考え方を更に進め、 ラジオ技術誌2007年5月号に発表した最終段カソードフォロア。 発展系である１月号掲載の新回路をブラッシュアップし、高域特性の優れた小型トランスを組合せました。 音質面での妥協を可能な限り排除した結果、シングルでは難しいとされる広帯域と、シングルアンプとしての素直な音をバランスさせました。

KA-10SH [6DJ8ヘッドフォンアンプキット]の特徴

• 双三極管6DJ8をカソードフォロアで駆動する新回路。

従来からのローノイズ性に加え、高解像度、広帯域、ダイナミズム、パワー感、自然な表現力、等々、
多くのリクエストにお答えする為、長島氏が設計・最適化した新回路を採用しました。
シングルアンプの特性である一つ一つの音の美しさを損なわず、プッシュプルに迫る広帯域を指向した小型『高音質』真空管アンプです。



• 広帯域(-1dB 23〜90kHz)＋自然な解像感＋繊細な高域の表現力

新回路では本来シングルアンプでは実現が難しかったプッシュプル並みの広帯域(-1dB 23〜90kHz)を実現。
また、回路の複雑化を回避しシンプルな部品構成とした事で、自然なシングルアンプの解像感を両立しました。
小型アンプとして得たこれらの特性により、弊社製トランスの本来の特徴である繊細な高域の表現力をヘッドフォンを通してもお楽しみ頂けます。 他社製キットや完成品ご購入前に、ぜひ一度ご視聴下さい。




• 数多くのヘッドフォンに対応

対応インピーダンスはインピーダンスは16Ω～1KΩ。市販されている殆どのダイナミック型ヘッドフォンに対応しています。 小型のカナルタイプから大型ハイエンド機まで、本アンプの持つ広帯域・高解像度の特性が、多様なヘッドホンが持つ個性をしっかり引き出します。 店頭ではお持ちになったヘッドフォンでの視聴も可能です。



• 専用設計の高剛性ケース

肉厚で堅牢な高剛性ケースを専用に設計。最適なパーツ配置と堅牢なボディーが、振動の発生による微小な音の滲みを抑えます。そのまま組み上げるだけで、明瞭でしっかりとしたサウンドを楽しめます。
アルミ材ながら個人では加工が困難な程の強度の為、ケースは穴あけ加工済みを採用しました。




• 高品位オーディオ機器として発展可能

同梱の電子パーツはキットとして安定的に纏まった数が入手できるパーツに限定して構成していますが、 全ての部品を高性能なオーディオグレードへと変更する事で、更に高音質なサウンドをお楽しみいただけます。
再生ソースによっては、本キットをベースに他社製完成品に迫るオーディオ機器へ発展させる事も可能です。 （低域の反響音や高域の残響音、空気感の再現に優れた長島勝氏自身の手による改造済み完成品が店頭にもございますが、改造はお客様ご自身の責任で行ってください。）



• 差替え用真空管をご用意

同梱の6DJ8に換えて、PCC88(7DJ8)、6R-HH2も店頭在庫としてご用意しておりますので、差替えて音質の違いなどを楽しんでいただけます。

KA-10SH スペック

周波数特性	-1dB時　23Hz～72KHz　(33Ω)　-1dB　23Hz～90KHz　(680Ω)
インピーダンス	16Ω～128Ω(Low)　128Ω～1KΩ(High)
ノイズレベル	0.1mV以下(33Ω入力ショート)　0.3mV以下(680Ω入力ショート)
ゲイン	-1.1db(33Ω)　+11.3db(680Ω)
出力	120mW以上(33Ω)
シャーシ	タカチ製特注アルミシャーシ　150mm（W) ×220mm（D)×50mm(H)
重量	2.25kg（電源コード、真空管含む）
真空管	6DJ8 × 2
電源トランス	KmB-1355（専用品 横型）
出力トランス	KA-7520(専用品)×２
組み立てマニュアル	カラー、回路図・実体配線図・解説付き
キット内容	・組み立てマニュアル（カラー） ・タカチ製特注アルミシャーシ（穴あけ加工済み） ・電源トランス×1、アウトプットトランス×2 ・真空管×2 ・電源スイッチ ・ネオンランプ ・ボリューム、ボリュームツマミ ・ヒューズボックス、ヒューズ ・RCA端子×2 ・3.5Φステレオミニジャック×3 ・他（真空管ソケット、電源ケーブル、ケーブルストッパー、抵抗、コンデンサ、ダイオード、ラグ板、配線用線材、絶縁チューブ、ネジ、ナット、ワッシャ、シャーシ用ゴム脚）
難易度	中 ・ケースは穴あけ加工済みですが音質優先設計の為、部品点数もありやや複雑です。 ・誤配線をした場合ヘッドフォンのドライバ部を焼損する恐れがあります。 ・初心者の方は、先にKA-08SE、KA-09SEの製作をお勧めします。

その他

組み立てに必要な工具	はんだゴテ(50W相当以上)、はんだ、カッター、ラジオペンチ、ニッパー、プラスドライバー、6角レンチ、定規、テスター
ヘッドフォンについて	ローインピーダンス、ハイインピーダンスに対応をしていますが、ヘッドフォンの相性により音量・音質が大きく異なる場合がございます。
サポート	キットの組み立てに関する質問は、サポートメールsupportkit@e-kasuga.net にて承っております。 また、組み立て後、どうしても直せない場合には、調査・修理も承っております。 (有償となります。ご相談下さい。）

関連情報

雑誌	ラジオ技術2008年1月号にプロトタイプの回路図、製作記事が掲載されています。
